Pada dunia komputer grafik, khususnya untuk pengembangan grafis 3D, istilah mapping sangat dikenal luas oleh para pengembang grafis. Mapping ialah sebuah bentuk kegiatan untuk melakukan pewarnaan atau memetakan permukaan geometri pada objek 3D. Sedangkan Maps adalah bentuk gambar atau warna yang digunakan untuk melapisi objek 3D pada saat dilakukan mapping. Pembagian maps untuk mapping pada realisme komputer grafik dibagi menjadi 5, yaitu :

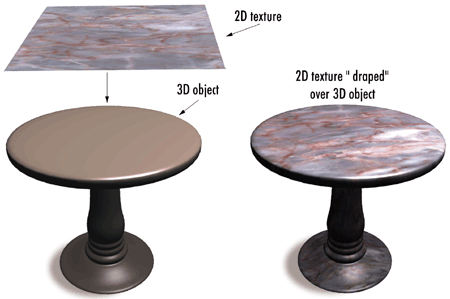

1. Tekstur-Maps
Maps berwujud gambar tekstur 2D yang dituangkan ke permukaan geometri/objek untuk membuat penampilan objek tersebut tampak halus untuk detail permukaannya. Pada pengembangan grafik realisme tingkat tinggi diperlukan lebih banyak lapisan tekstur, agar hasil mapping mendekati kesempurnaan. Sebuah tekstur maps yang diterapkan (dipetakan) biasanya dipakai untuk permukaan bentuk objek polygon, proses ini mirip dengan menerapkan texture pada kertas berpola kotak putih yang polos.
Kegiatan texture mapping untuk texture maps dapat didefinisikan sebagai sebuah metode untuk menambahkan detail tekstur permukaan (bitmap atau raster image), atau warna yang dihasilkan komputer grafis atau model 3D. Penerapannya pada grafis 3D dirintis oleh Dr Edwin Catmull pada proyek Ph.D tesisnya tahun 1974.
2. Environment-Maps
Adalah Maps yang memiliki pewarnaan dengan banyak gambar (tekstur) yang merekam refleksi global dan pencahayaan pada objek. Gambar-gambar ini difungsikan sebagai resampled selama proses rendering, dengan tujuan untuk mengekstrak, dan melihat informasi spesifik yang kemudian diterapkan sebagai tekstur objek pada permukaan geometri. Maps ini sering disebut reflection yang berarti tekstur pencahayaan dari benda-benda luar di sekitar objek, maps jenis ini sangat cocok untuk benda-benda yang memiliki tingkat refleksi yang sangat tinggi, seperti kaca, dan lain sebagainya.
Environmet mapping pada maps ini memiliki definisi yaitu metode yang efisien untuk simulasi kompleks permukaan bercermin melalui suatu gambar tekstur. Tekstur yang digunakan bekerja untuk menyimpan gambar dari lingkungan sekitar objek yang diberikan. Ada beberapa cara untuk menyimpan tekstur lingkungan sekitar objek, salah satu metode yang paling umum adalah metode Spherical Environment Mapping, di mana dalam metode ini suatu tekstur yang berisi citra lingkungan sekitar akan direfleksikan sebagai bola cermin, dan kemudian dimasukkan sebagai tekstur objek yang diberi maps.
3. Bump-Maps
Bump maps adalah maps yang memfokuskan permukaan tekstur pada objek, dengan menggunakan maps ini, permukaan geometri/objek akan terlihat berbeda dan unik, tidak seperti objek-objek yang memiliki permukaan normal pada umumnya. Rumus pekerjaan dari maps ini akan menerapkan bidang untuk intensitas dalam maps yang menunjukkan tingkat rendah tingginya suatu permukaan objek, fungsi maps ini akan mengacaukan permukaan objek yang normal, sehingga menimbulkan kesan unik ketika hasilnya sudah di-render.
Untuk kegiatannya, bump mapping adalah sebuah teknik grafis komputer di mana pada setiap pixel untuk permukaan normal objek, akan diberikan efek tidak halus dan diterapkan sebelum melakukan perhitungan iluminasi. Hasilnya, objek yang diberi maps akan lebih kaya, serta lebih rinci untuk representasi permukaan objek dan lebih mirip pada permukaan alam.
4. Normal-Maps
Maps ini serupa dengan bump-maps, perbedaannya adalah fungsionalitas yang ada pada normal maps, maps ini secara alami akan menghasilkan bentuk permukaan yang tidak halus tanpa menggunakan lebih banyak penambahan atau pengurangan poligon pada objek.
Dalam dunia grafik komputer 3D, normal mapping pada maps ini bisa disebut " Dot3 bump mapping ", definisinya adalah sebuah teknik yang digunakan untuk ”berpura-pura” menambahkan efek tidak halus pada permukaan objek. Kenapa disebut ”berpura-pura” ? Hal ini disebabkan karena mapping ini bekerja dengan menambahkan rincian tidak halus pada permukaan objek tanpa menggunakan poligon. Normal mapping biasanya diakurasi sebagai sebuah gambar RGB yang berhubungan dengan koordinat X, Y, dan Z dari permukaan normal suatu objek. Penggunaan umum teknik ini adalah untuk lebih meningkatkan tampilan dan detail dari model poligon rendah dengan menghasilkan peta normal dari model poligon yang tinggi.
5. Shadow-Maps
Yang terakhir adalah shadow maps yaitu maps yang menghasilkan suatu bayangan tekstur pada objek dengan menangkap siluet objek tersebut dari sumber cahaya yang terlihat. Maps ini sangat sering dipakai oleh pengembang grafik 3D, karena efek yang dihasilkan seolah-olah menunjukkan objek tersebut sangat realistis, dan disebabkan adanya bayangan dari sumber cahaya yang ada.
Fungsi kerjanya yang berkonsep shadow mapping adalah proses di mana bayang-bayang ditambahkan ke grafik komputer 3D. Konsep ini diperkenalkan oleh Lance Williams pada tahun 1978, dalam sebuah makalah yang berjudul "Casting curved shadows on curved surfaces". Sejak saat itu, teknik ini telah digunakan baik dalam pra-render adegan, dipakai secara realtime, atau bahkan diterapkan ke banyak konsol dan PC high-end game.
Sumber :
E-book Realism_in_Computer_Graphics
